무료 유한요소프로그램 다운로드(Free FEM program download) - Abaqus

무료로 제공되는 유한요소 프로그램  Abaqus SE(student edition)을 소개한다.
가능 input이 1,000 nodes 로 제한되어 Hyperworks student edition 보다 작다. 하지만 이 역시 상업용이 아닌 기본 개념을 공부하기에는 충분하다.

(1) 아래 사이트에 접속한다.

https://academy.3ds.com/en/software/abaqus-student-edition

(2) 학생이면 'FREE DOWNLOAD' 아니면 'SIMULIA Learning Community (SLC)'를 클릭한다.

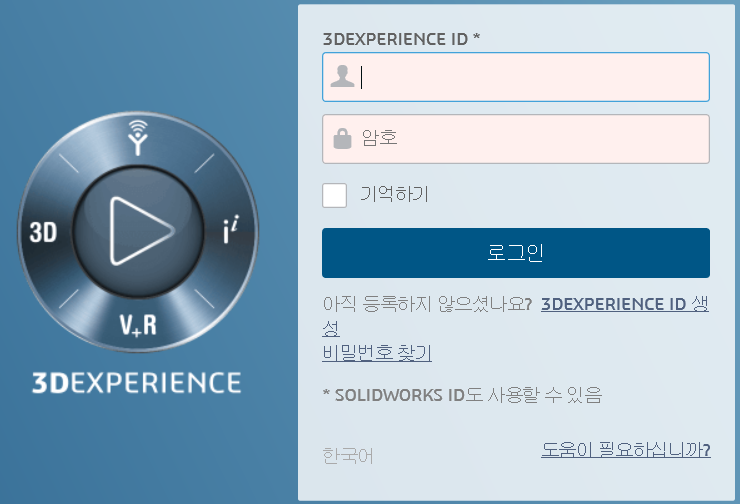

(3) 로그인 창이 뜨면 '3DEXPERIENCE ID 생성'을 한다. (ID가 없는 경우)

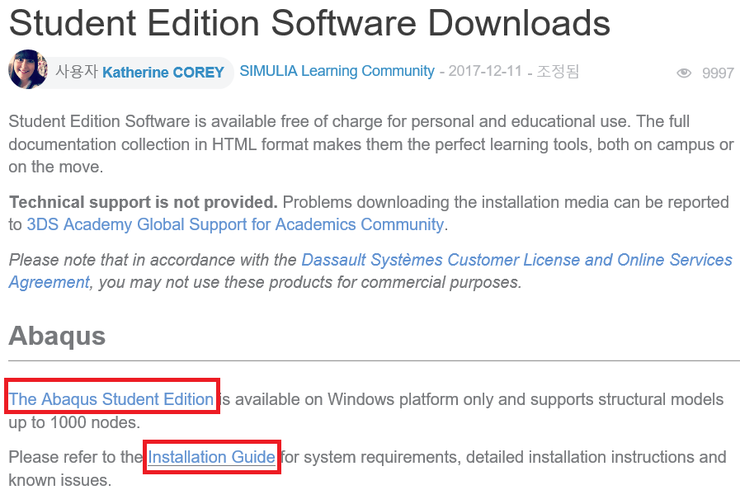

(4) 다시 처음 페이지로 돌아와서 'here'를  클릭한다. 그러면 아래 페이지로 이동한다. 먼저 'Installation Guide'를 클릭하여 다운한 후 설치할 PC 환경이 적합한지 확인하고 향후 설치 시 참고한다.

(5) 'The Abaqus Student Edition'을 클릭하면 아래와 같은 창이 뜬다. '동의' 슬라이드바를 클릭하고 'Download-now'를 클릭하여 압축 설치 파일을 받는다.

(6) 설치 가이드에 따라 설치(install)을 진행한다. 설치가 끝나면 윈도우 시작버튼 - Dassault Systemes SIMULIA Abaqus Student Edition - Abaqus/CAE를 실행한다.
