엑셀 차트 보조축 추가하기

엑셀 차트에서 변수들의 단위가 다를 경우 보조축을 추가할 필요가 있다. 아래와 같이 Reg와 Fad 두 변수가 있을 때 Fad 변수의 보조축을 추가해 본다.

위의 변수들에 대한 분산형 차트를 만들면 아래와 같다. 그런데 하나의 세로축만 사용하면 Reg는 1 근방에, Fad는 10 근방에 분포하고 있어 추이를 가시화하기 어렵다.

따라서 Fad 변수에 대한 보조 세로축을 만든다. 먼저 Fad 계열 직선을 우 클릭하여 데이터 계열 서식을 선택한다.

데이터 계열 서식 창이 뜨면 계열 옵션에서 보조축을 선택한다.

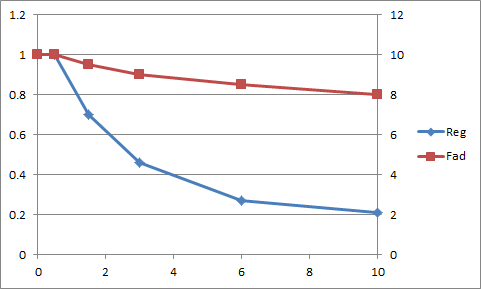

닫기를 누르면 Fad 계열에 대한 세로축이 우측에 추가되었다.
